當(dāng)前位置：首頁(yè)>>土工膜新聞>>相關(guān)問(wèn)答

土工膜補(bǔ)漏方法防滲膜破壞后應(yīng)如何修補(bǔ)

文章出處：admin 人氣：4268發(fā)表時(shí)間：2020-01-07 07:43:45

導(dǎo)讀：一般來(lái)講，較薄的土工膜在運(yùn)輸或施工中都存在破損的情況，只是數(shù)量多與少的問(wèn)題，本文針對(duì)已經(jīng)破損的土工膜如何修補(bǔ)以及在修補(bǔ)中需要注意的事項(xiàng)做了一個(gè)全面詳細(xì)的說(shuō)明，力求

　　HDPE土工膜根據(jù)使用環(huán)境的不同一般分為地下使用和暴露使用兩種情況，地下使用的HDPE土工膜因?yàn)橛心嗤粱蚱渌牧系谋Ｗo(hù)一般不會(huì)出現(xiàn)破損，而暴露使用的HDPE土工膜因?yàn)闀?huì)受到風(fēng)吹日曬雨淋以及自然界外力或人力的傷害會(huì)出現(xiàn)破損情況，因此暴露使用的HDPE土工膜應(yīng)經(jīng)常檢查，發(fā)現(xiàn)破損及時(shí)修補(bǔ)。

　　土工膜補(bǔ)漏方法之注意哪些事項(xiàng)呢?

　　1、一切的補(bǔ)丁都應(yīng)該具有與原土工膜相同的厚度，幾乎一切的補(bǔ)丁應(yīng)在放置到土工膜之前用打磨機(jī)把頂部邊際削平，修補(bǔ)時(shí)一切的外表都應(yīng)該保持清潔和枯燥。

　　2、補(bǔ)丁應(yīng)由相同的土工膜組成，并切成圓型或橢圓型，其巨細(xì)應(yīng)超越缺點(diǎn)邊際至少15cm。

　　3、對(duì)每一個(gè)修補(bǔ)位置都應(yīng)該進(jìn)行非損壞性測(cè)驗(yàn)，且做好記載。

　　4、剝離應(yīng)用補(bǔ)丁修補(bǔ)，如果剝離在斜坡上有一個(gè)很尖的末端、則在打補(bǔ)丁之前須切成圓形。

　　5、小洞應(yīng)由擠出焊修補(bǔ)，如果洞大于6mm，應(yīng)打補(bǔ)丁。

　　6、折疊的土工膜應(yīng)重新鋪設(shè)打補(bǔ)丁的接焊位置應(yīng)和斜坡平行，而不是穿插。

　　7、需要打補(bǔ)丁的土工膜外表應(yīng)提早修補(bǔ)磨光、清潔。

　　土工膜的檢測(cè)和修補(bǔ)主要是以下四個(gè)步驟：

　　1、目測(cè)主要是對(duì)鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查，所有施工人員對(duì)這一工作都應(yīng)貫徹在全部施工過(guò)程中。

　　2、真空檢測(cè)和氣壓檢測(cè)，充氣壓檢測(cè)的充氣強(qiáng)度為0.25Mpa，5分鐘不漏氣，土工膜考慮到卷材較柔軟易變形，土工膜允許壓力下降20%。

　　3、土工膜拉力測(cè)試，標(biāo)準(zhǔn)為做剝離和剪切試驗(yàn)時(shí)，焊縫沒(méi)被撕裂開而母才被撕拉破壞，此時(shí)焊接合格。

　　4、外觀檢查，發(fā)現(xiàn)土工膜面有孔眼等缺陷損及焊接過(guò)程中出現(xiàn)的漏焊、虛焊、破損等情況下，土工膜應(yīng)及時(shí)用新鮮的母材修補(bǔ)，補(bǔ)疤每邊超過(guò)破損部位10-20cm。

　　防滲土工膜的修補(bǔ)可以這樣處理

　　一、破損部位較小時(shí)：

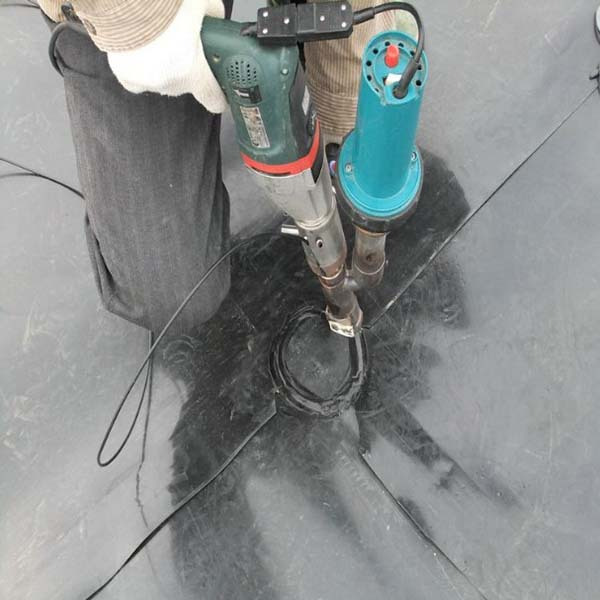

　　這是一種簡(jiǎn)單容易修補(bǔ)的破損，一般這種破損直徑不大于6mm，修補(bǔ)這樣的破損只需將破損部位及周圍清理干凈，然后使用擠壓式焊槍修補(bǔ)即可。

　　二、破損部位在HDPE土工膜平面上時(shí)：

　　這是一種普遍常見的破損，修補(bǔ)這樣的破損需要將破損部位清理干凈，測(cè)量出破損部位的面積，然后將同樣材質(zhì)同樣厚度的修補(bǔ)材料，裁切成圓型或者橢圓形(面積為破損部位的三倍左右)覆蓋在破損部位上進(jìn)行修補(bǔ)，修補(bǔ)這樣的破損一般采用熱風(fēng)槍、擠壓式焊槍或者土工膜專用膠。

　　三、破損部位在HDPE土工膜的接縫處時(shí)：

　　出現(xiàn)這樣的破損一般是由于HDPE土工膜受力導(dǎo)致的焊接縫開裂，修補(bǔ)這樣的破損需要將開裂的焊接縫清理干凈，然后使用雙軌爬行焊接機(jī)進(jìn)行重新焊接，雙軌爬行焊接機(jī)焊接不到的地方應(yīng)采用擠壓式焊槍進(jìn)行焊接修補(bǔ)，修補(bǔ)完成后應(yīng)對(duì)修補(bǔ)部位進(jìn)行打壓測(cè)試防止再次開裂。

　　四、破損部位在HDPE土工膜的邊緣處或破損部位較大、較多時(shí)：

　　遇到這樣的破損一般沒(méi)有修補(bǔ)的必要，可以直接將破損的HDPE土工膜裁剪掉，重新鋪設(shè)完好的HDPE土工膜進(jìn)行焊接。

　　五、破損部位在拐角處或與其他材料結(jié)合處時(shí)：

　　修補(bǔ)這樣的破損難度較大，應(yīng)小心謹(jǐn)慎修補(bǔ)，根據(jù)實(shí)際情況合理選擇的修補(bǔ)方法。一般結(jié)合處或破損小的地方應(yīng)采用擠壓式焊槍修補(bǔ)，拐角處破損小的地方應(yīng)采用熱風(fēng)槍修補(bǔ)，拐角處破損大的地方應(yīng)打補(bǔ)丁采用焊接機(jī)修補(bǔ)。

　　HDPE土工膜修補(bǔ)的六種方法

　　1、熱補(bǔ)法：先把破損處洗凈，再剪一塊比破洞略大的同類農(nóng)膜蓋在上面，然后蒙上一層薄紙，用電烙鐵在紙上慢慢移動(dòng)，接口處受熱熔化，冷卻后即粘在一起。

　　2、水補(bǔ)法：先把破損處洗凈，再剪一塊稍大于破洞的薄膜，粘上水或利用薄膜上的自然水珠貼在破洞上;在粘貼時(shí)，要將兩膜間的空氣排凈，把兩膜按平。

　　3、紙補(bǔ)法：土工膜發(fā)生輕度破損，可采用紙補(bǔ)法修補(bǔ)，即剪一塊比破洞稍大一些的紙片，蘸水后趁濕貼在破損處，一般可維持10至15天。

　　4、膠補(bǔ)法：先把舊膜洗凈擦干，用毛筆蘸專用膠水涂抹在破洞四周，晾3至5分鐘，再取一塊略大于破洞的薄膜貼在上面，兩小時(shí)后即可粘牢。

　　5、紅糖漿糊法：先把面粉做成漿糊狀，再加入相當(dāng)于1/3面粉體積的紅糖，稍加熱即可用來(lái)粘補(bǔ)破損農(nóng)膜。

　　6、線縫法：質(zhì)地較厚的水產(chǎn)養(yǎng)殖膜發(fā)生破損，可采用線縫法修補(bǔ)，即先把舊膜洗凈擦干，再剪一塊質(zhì)地相同的薄膜蓋在上面，用細(xì)線密縫，使其接合在一起。

　　無(wú)論是修補(bǔ)何種破損的HDPE土工膜，選用的修補(bǔ)材料都應(yīng)該與原來(lái)的HDPE土工膜材質(zhì)相同、厚度相同、質(zhì)量標(biāo)準(zhǔn)相同，不能選擇低于原HDPE土工膜質(zhì)量標(biāo)準(zhǔn)和厚度的HDPE土工膜作為修補(bǔ)材料。另外，因?yàn)槟壳皣?guó)內(nèi)的HDPE土工膜的生產(chǎn)工藝分為吹塑工藝和壓延工藝，而兩個(gè)工藝生產(chǎn)出來(lái)的HDPE土工膜是不容易焊接在一起，因此修補(bǔ)HDPE土工膜時(shí)盡量避免選擇不同生產(chǎn)工藝的HDPE土工膜。

稅金核對(duì)專用發(fā)布hdpe土工膜好用嗎

此文關(guān)鍵字：土工膜,防滲膜

免責(zé)聲明：部分文章信息來(lái)源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問(wèn)題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：土工膜補(bǔ)漏方法防滲膜破壞后應(yīng)如何修補(bǔ)????????地址：http://www.xinxinys.com/fhmzx/232.html
